企業會議室音視頻系統解決方案
2017-08-17責任編輯：guanye
一、音視頻系統客戶需求
為了保證整個音視頻系統發揮出發最佳的效果，運行務必使用可靠穩定，系統設計采用先進、成熟、實用的主流技術，各子系統設備應選用在國際、國內業界知名的、可靠性高、售后服務好、業績良好企業的視聽音響設備產品。
多媒體會議系統、高級會議室主要功能需求如下。
1、多功能會議室，規劃面積：300平方米，所需子系統：音響擴聲系統，會議發言系統，中央控制系統，投影系統，音視頻切換系統，會議記錄系統，燈光控制系統。主要功能需求：可實現各種大中小型國際會議、普通會議、娛樂演出活動、多媒體放映、報告、培訓、講座、會議同步記錄、智能集中控制等各種功能。
2、高級會議室，規劃面積：180平方米，音響擴聲系統，中央控制系統，投影系統，音視頻切換系統，會議記錄系統，燈光控制系統，無紙化會議系統，遠程視頻會議系統。主要功能需求：可實現中小型會議、娛樂演出活動、多媒體放映、、智能集中控制等各種功能。
二、需求分析及方案設計
1、標準分析
系統需要滿足《廳堂擴聲系統聲學特性指標》語言一級標準，即：最大聲壓級（空?qǐng)龇€(wěn)態準峰值聲壓級 dB ）：250 Hz-4KHz范圍內平均聲壓級≥98dB 、傳輸頻率特性：100 Hz-6.3KHz以250-4KHz的平均聲壓級為0dB，允許+4- -12dB，且在250 Hz-4KHz內允許≤±4dB、傳聲增益（dB）：250 Hz-4KHz的平均值-12dB、聲場不均勻度（dB）：1KHz和4KHz ≤10dB 、總噪聲級：≤NR30。
2、混響時間測定
混響時間則是廳堂建聲學的一項重要指標，其定義為當一個聲源停止發音后衰減60dB所需的時間；混響時間的理論計算方法就是著名的Sabine公式T=0.163V/a*S ，其中V為房間的總?cè)莘e，S為房間的總表面積，a為房間的平均吸聲系數。a*S又可理解為廳堂表面的總吸聲量。
3、利用EASE進行電聲學模擬設計
在設計方法上，我們結合經驗及一定理論計算的同時，結合EASE計算機模擬分析聲場軟件來調整和驗證，以保證設計的準確可靠。通過建模，建議選用適當?shù)难b飾材料，將安置到模型中我們所預期的位置，以三維坐標形式表達建筑內部結構和音箱方位、音箱投射角度，同時給各音箱加以不同的驅動功率，經過計算，可準確地模擬計算出聲音的覆蓋范圍、聲壓的分布、聲音的清晰度、傳聲增益等。這是一種十分有效和先進的設計方法。
4、高清3芯片DLP投影機
投影顯示系統采用松下高性?xún)r(jià)比影院級全高清3芯片DLP技術投影機，能夠出色的將高清節目?jī)?nèi)容忠實還原。完全滿足高檔會議場所要求。

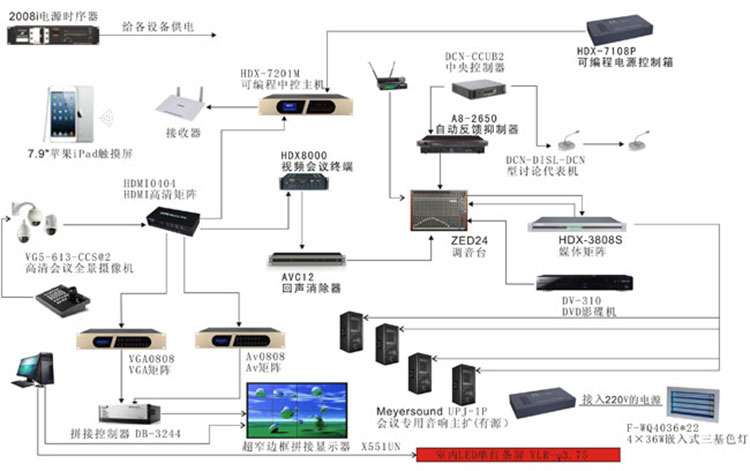

5、高智能中控系統
采用觸摸屏控制會議室內的所有電氣設備，包括控制投影機開關、屏幕升降、影音設備、信號切換，以及會場內的燈光照明、系統調光、音量調節等。音、視頻信號通過質量可靠、技術先進的矩陣切換器進行選擇，通過中控系統進行自動控制。現場的視頻圖像及計算機投影信號可通過視頻VGA及視頻回顯卡在觸摸屏上進行監視，便于會議控制人員根據現場的實際情況對會議系統進行控制，保證會議的順利進行。
6、 擴聲系統
配置數字音頻處理器一臺，設備集成均衡器、壓縮器、混響器和延遲器以及效果器的功能；采用計算機軟件控制，方便操作和保存參數；酒店音響擴聲系統采用2只主音箱、2只低音音箱加4只輔助音箱的方式，利用4臺專業功放分別推動這8只音箱，高級會所音響擴聲系統采用2只主音箱、4只輔助音箱的方式，利用3臺專業功放分別推動這6只音箱；配置U段無線話筒，方便移動演講使用；配置16路專業調音臺；配置DVD音源。
7、中央控制系統
配置一套中控系統，使用者可以通過無線雙向觸摸屏，簡單地控制調音設備、顯示設備切換、燈光開關、投影幕的升降，內置數字管理中心的控制程序；會議室聲像與燈光系統的集中控制系統配置靈活，具備良好擴展性能，可實現對大屏投影顯示系統、多媒體設備播放、矩陣信號切換系統、音量控制、電動幕等周邊環境設備進行全面、自動化、智能化控制。
8、顯示系統
酒店會議室設置1臺10000流明四燈3芯片DLP投影機和200英寸電動幕，高級會所會議室配置1臺7000流明投影機和150英寸電動幕。
三、音視頻系統設備清單
1、數字音頻處理器：至少24bit/96kHz處理能力；至少內置8進8出的音頻處理，可至少帶有1個 I/O 卡插槽，單個 I/O 卡最多可處理 16 個音頻 I/O 通道含全套處理模塊、均衡器、壓縮器、混響器和延遲器以及效果設備；每臺設備可提供4臺效果器，每個效果器可以提供43種不同的效果可供調用，最多可以存儲 999 個場景，可以通過擴展卡可以擴展到24進24出的音頻處理，帶有GPI，RS-232C，USB和MIDI控制接口；
2、主音箱：二分頻全頻音箱，12"低音單元與1"高音單元，連續功率：200W ，峰值功率：800W，阻抗：8Ω，頻率響應：58 Hz – 20KHz，靈敏度：99dB/1m/1W，最大聲壓≥127dB；
3、輔助音箱：二分頻全頻音箱，8"低音單元與1"高音單元，連續功率：100W ，峰值功率：400W，阻抗：8Ω，頻率響應：66 Hz – 17KHz，靈敏度：91dB/1m/1W，最大聲壓≥110dB；
4、專業功放：具有低失真線性功能，傳送清晰的聲音，具有10段LED表頭，提供精確監控，運用標準的EEEngine技術，使功放有更好的功率和更低的功率消耗，具有31段精準電平控制，配置雙散熱槽和可變速的雙風扇，具備更高的散熱效率和可靠性， 2 x 330W/8Ω，2 x 525W/4Ω， 2 x 800W/2Ω；
5、控制主機：雙總線控制主機；具有3個RS232/422/485控制接口；支持硬件/軟件握手，最高波特率達115200bps；具有8個IR/單向RS232控制接口；作為紅外輸出時頻率達1.2MHz；作為單向RS232輸出時最高波特率達115200bps；
6、無線彩色觸摸屏：顯示類型: TFT有源矩陣彩色 LCD，尺寸: 8.4 英寸，分辨率: 800 x 600 象素，亮度: 220尼特 (cd/m2)，對比度: 500:1，顏色深度: 18位, 262k 色彩；
7、音視頻矩陣切換器：8路復合視頻輸入，8路復合視頻輸出,帶立體聲音頻；
8、VGA矩陣切換器：8路VGA視頻輸入，4路VGA視頻輸出，帶立體聲音頻；
9、投影儀/拼接屏：10000流明，DLP?芯片尺寸：0.95"對角線(16:9)，DLP?芯片×3(R,G,B)，四燈系統，對比度：5,000:1(全黑/全白，動態光圈3模式下)，像素：2,073,600 (1,920×1,080) ×3；
10、投影儀：7000流明(雙泡系統)，DLP?芯片尺寸：0.95"(對角線)DMDTM(×3)，像素：1,470,000(1400×1050)×3，4,000:1 (全黑/全白，動態光圈3模式下)；
11、投影幕：200英寸和150英寸，玻珠材質。
